Flow meter adalah alat ukur yang digunakan untuk mengukur aliran fluida seperti air, minyak, solar, atau cairan kimia dalam sebuah sistem perpipaan. Flow meter banyak digunakan di berbagai sektor industri seperti minyak dan gas, pengolahan air, industri makanan, manufaktur, dan lainnya.
Kesalahan dalam pemasangan flow meter dapat mengakibatkan hasil pengukuran yang tidak akurat, kerugian finansial, dan potensi kerusakan sistem. Oleh karena itu, pemahaman yang benar tentang instalasi flow meter sangat penting.
Cocok untuk bahan bakar minyak seperti solar. Memerlukan pemasangan horizontal, posisi stabil, dan filter di inlet.
Digunakan untuk air bersih dan limbah cair. Harus terisi penuh selama pengoperasian, dan dipasang jauh dari sumber interferensi listrik.
Cocok untuk pengukuran non-invasif tanpa memotong pipa. Dapat dipasang clamp-on di permukaan pipa. Cocok untuk sistem temporer.
Digunakan pada aplikasi presisi tinggi, seperti pengukuran minyak berat atau kimia. Memerlukan penyangga pipa yang kuat dan minim getaran.
Pastikan flow meter yang dipilih sesuai dengan jenis cairan (viskositas, suhu, tekanan) dan ukuran pipa.
Hindari area dengan getaran tinggi, medan magnet kuat, atau suhu ekstrem.
Strainer (saringan) untuk mencegah kotoran
Check valve untuk mencegah aliran balik
Isolating valve (ball valve/gate valve) di inlet dan outlet
Tangki atau Pompa
|
|--- Strainer
|
|--- Valve Inlet
|
|--- Flow Meter
|
|--- Valve Outlet
|
Sistem Output atau Tangki PenyimpananSebelum pemasangan, bersihkan pipa dari kerak, lumpur, atau serpihan logam.
Untuk mencegah partikel masuk ke dalam flow meter.
Untuk mechanical: Posisi horizontal, angka menghadap atas.
Untuk magnetic: Pastikan pipa terisi penuh air saat pengoperasian.
Untuk ultrasonic: Clamp-on harus menempel rata dan lurus pada permukaan pipa.
Gunakan cairan uji atau metode gravimetrik untuk mengatur faktor koreksi jika diperlukan.
Hubungkan flow meter ke PLC, SCADA, atau sistem monitoring jika tersedia.

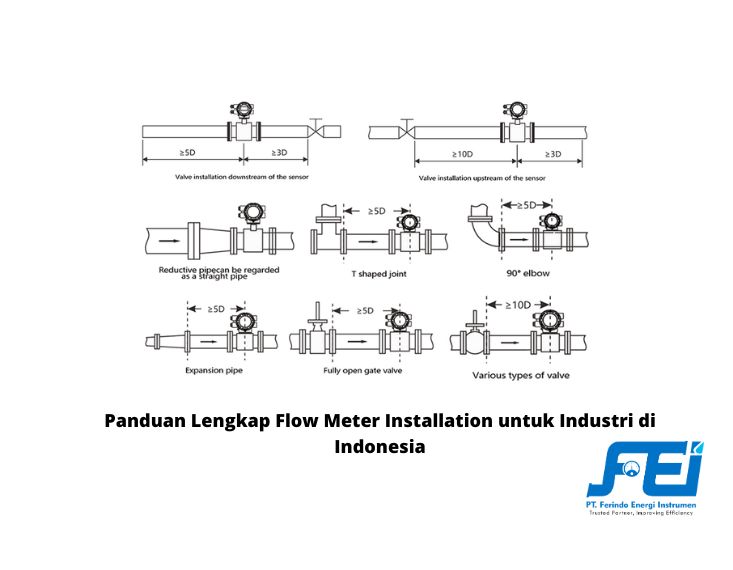

Hindari pemasangan di dekat pompa langsung (minimal 10D upstream dan 5D downstream dari fitting atau valve)
Gunakan ground clamp untuk flow meter tipe magnetic
Gunakan kabel shielded untuk sinyal analog agar tidak terganggu noise
Lakukan pengecekan periodik setiap 3-6 bulan
Bersihkan saringan dan cek akurasi
Kalibrasi ulang setiap tahun atau sesuai standar ISO/KKNI
Akurasi: ±0.16%
Kapasitas: Hingga 300 LPM
Cocok untuk solar dan minyak berat
Lihat produk: https://www.ferindo.id/product/detail/fcv-50
Untuk air bersih dan limbah
Output 4-20mA dan RS485
Cocok untuk industri pengolahan air
Lihat produk: https://www.ferindo.id/product/detail/fc-mag
Termasuk flow meter, IC card, dan printer
Ideal untuk SPBU internal perusahaan
Lihat produk: https://www.ferindo.id/product/detail/fc-dp-1
Distributor Resmi & Terpercaya: Ferindo adalah distributor resmi berbagai brand ternama.
Stok Ready & Sparepart Lengkap
Tim Support Berpengalaman
Tersedia Kalibrasi & Instalasi Seluruh Indonesia
Garansi Produk & Layanan Purna Jual
Instalasi flow meter yang tepat bukan hanya soal memasang alat, tetapi juga memastikan semua aspek teknis dan lingkungan sudah sesuai. Dengan memilih produk berkualitas dari Ferindo dan mengikuti panduan instalasi yang benar, Anda akan mendapatkan hasil pengukuran yang akurat dan umur alat yang panjang.
