Totalizer flow meter adalah perangkat atau sistem yang mencatat volume kumulatif (atau jumlah total) media (cair atau gas) yang mengalir melalui suatu aliran sejak reset atau sejak instalasi terakhir. Selain menampilkan flow instan (jika ada), totalizer mencatat keseluruhan aliran dalam periode waktu tertentu sehingga sangat berguna untuk kontrol, billing, inventaris, serta pelaporan. Referensi: “A flow totalizer is an instrument used to measure and record flow and flow volume.” (Sincerity Group)
Komponen utama totalizer flow meter:
Sensor flow (dapat berupa turbine, vortex, positive displacement, magnetic, dll)
Unit pengolahan / totalizer elektronik atau mekanik
Display / indikator kumulatif (volume total)
Rekorder / penyimpanan data (untuk versi digital)
Interface komunikasi (opsional, untuk remote monitoring)

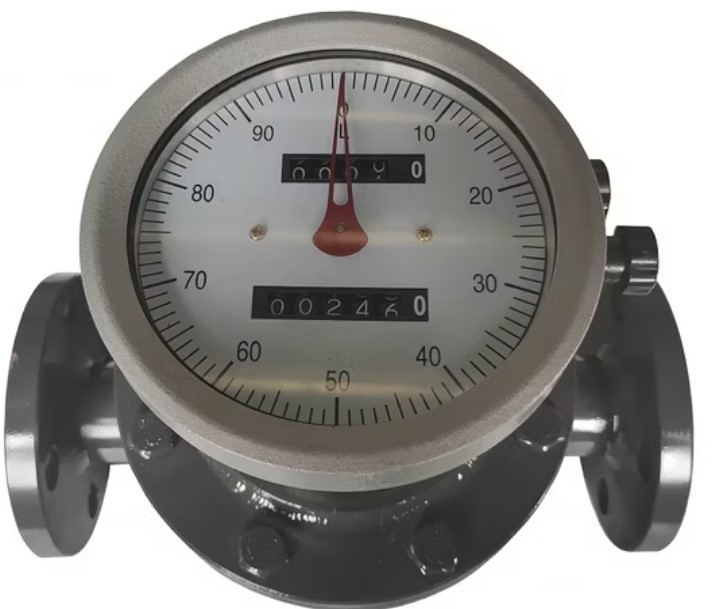

CONTOH TOTALIZER ADALAH 7 ANGKA DIBAWAH, ANGKA DIATAS HANYA ANGKA PER PENGISIANCara Kerja:
Flow meter mengukur flow instan (misalnya dalam L/min, m³/h, atau sejenisnya).
Totalizer mengambil output dari sensor flow (bisa berupa pulsa, frekuensi, sinyal analog)
Unit totalizer mengakumulasi sinyal tersebut menjadi total volume yang telah lewat
Data ditampilkan dan / atau disimpan / dikirim ke sistem kontrol atau pemantauan
Berdasarkan mekanisme dan aplikasi, berikut tipe‑yang umum:
| Tipe | Mekanisme | Kelebihan | Kekurangan / Catatan |
|---|---|---|---|
| Mekanik | Gear, roda gigi, dial, roda turbine, vanes yang berputar, dll. Menggunakan komponen bergerak. | Tidak bergantung listrik; sederhana; mudah dibaca secara lokal; biaya awal relatif lebih rendah | Rentan keausan; lebih banyak perawatan; akurasi bisa dipengaruhi oleh keausan & viskositas media |

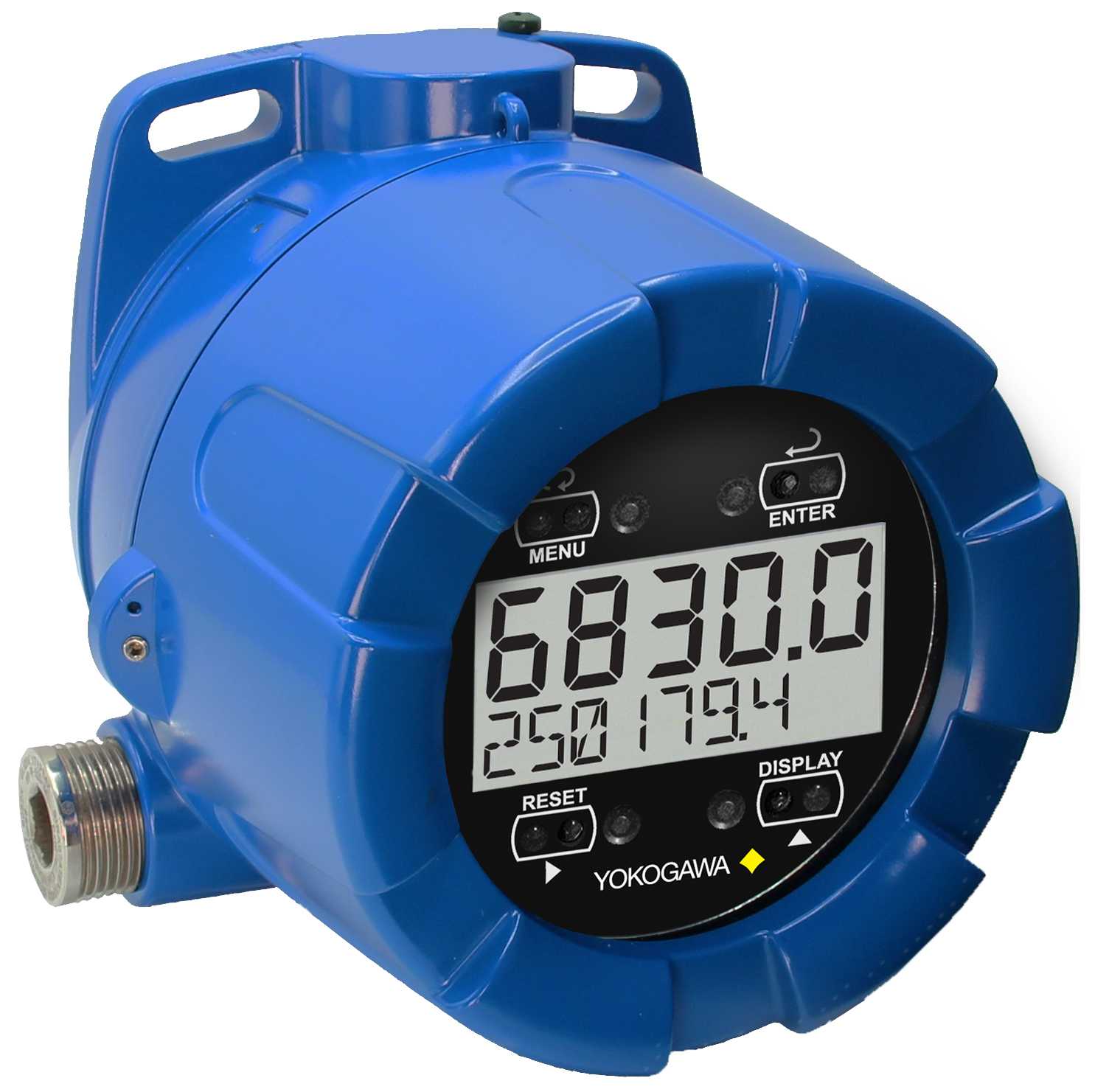

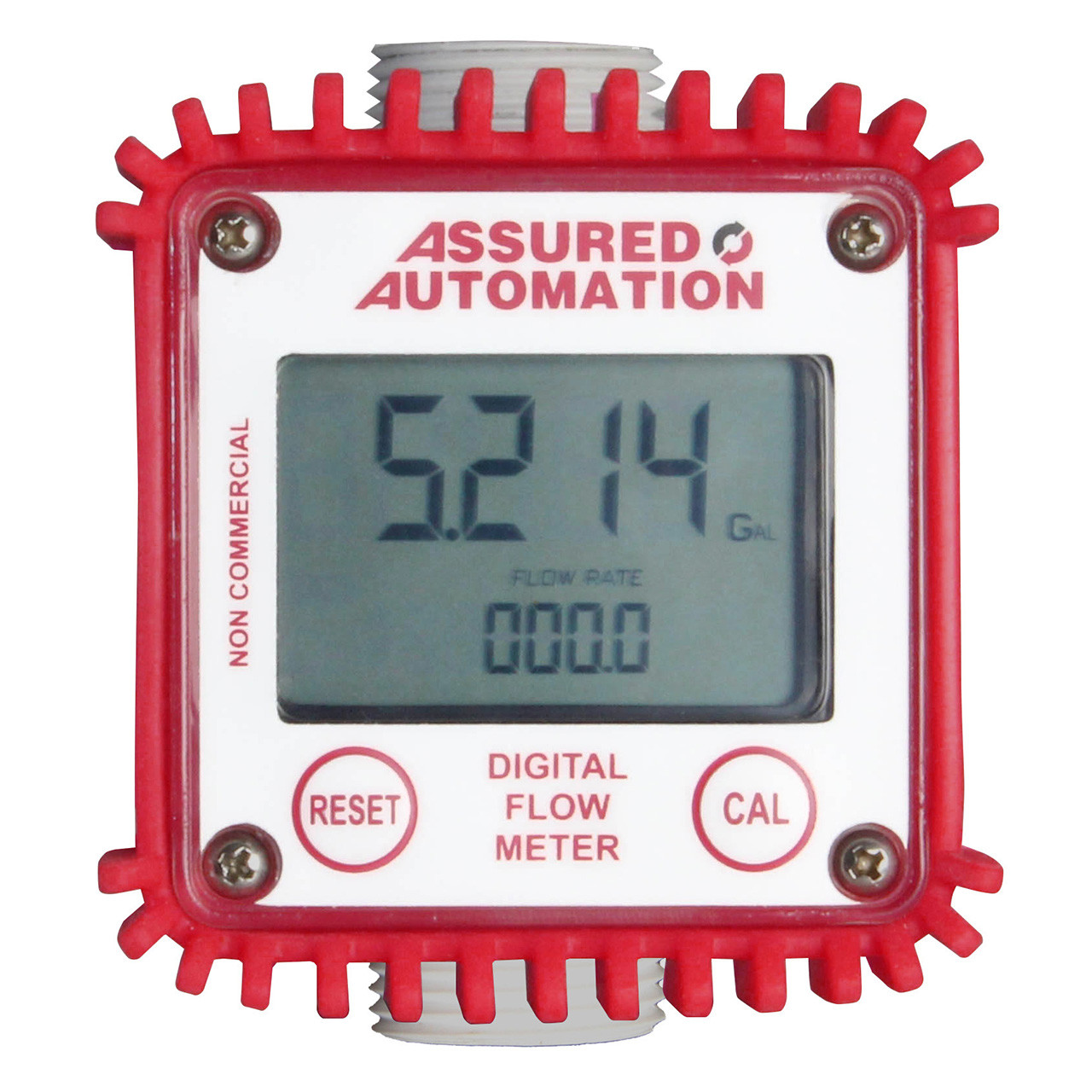

| Elektronik / Digital | Sensor digital + processor + display; kadang‐termasuk penyimpanan dan komunikasi data | Akurasi tinggi; bisa dilengkapi alarm, integrasi SCADA / IoT; tampilan real‑time + kumulatif; data logging | Butuh sumber daya listrik; biaya awal lebih tinggi; perlindungan terhadap lingkungan / getaran / kelembapan perlu diperhatikan |
| Volume Direct vs Indirect | Direct volume (meter volume langsung seperti positive displacement) vs indirect volume (menggunakan turbine, pulsa, sensor frekuensi) | Meter direct memberikan akurasi tinggi di aliran rendah & media kental; indirect lebih murah & lebih fleksibel pada aliran besar | Pilihan tergantung media & kondisi operasi (viskositas, tekanan, temperatur) |
| Totalizer Internal vs Eksternal | Internal di flow meter digital mass flow atau flow meter canggih; eksternal sebagai unit tambahan dari sensor flow meter | Internal lebih compact, integrasi sederhana; eksternal memberikan fleksibilitas penggantian sensor atau meter tanpa mengganti seluruh unit | Kombinasi eksternal bisa menambah kabel, sinyal noise, biaya pemasangan |
Mampu menyediakan data kumulatif volume yang lewat, berguna untuk billing, alokasi biaya, inventaris bahan bakar / gas.
Membantu monitoring dan kontrol operasional, misalnya mendeteksi kebocoran (apabila kumulatif tiba‑tiba naik tanpa penggunaan normal).
Mempermudah audit dan pelaporan regulasi, terutama di industri yang diwajibkan mencatat konsumsi / emisi.
Versi digital totalizer memungkinkan integrasi sistem otomatis dan remote monitoring, sehingga pengambilan data lebih cepat dan minim human error.
Hemat biaya jangka panjang jika memilih unit yang tahan lama, perawatan rendah, dan komponen berkualitas.
Penggunaan Gas di Pabrik / Fasilitas
Untuk memonitor penggunaan gas dari beberapa titik, totalizer membantu dalam alokasi biaya dan laporan penggunaan. Contoh: sistem monitor gas usage dengan totalizer elektronik. Referensi: Brooks Instrument menunjukkan penggunaan unit totalizer dalam gas usage monitoring.
Industri Air dan Pengelolaan Air Limbah
Untuk mencatat volume air yang disuplai / dibuang, kandungan flow totalizer bisa digunakan di instalasi pengolahan air, PLTA, distribusi air kota.
SPBU / Depot Bahan Bakar / Aviasi
Menggunakan totalizer flow meter untuk mencatat jumlah bahan bakar yang ditransfer / disuplai; penting untuk akurasi dalam transaksi & pengisian dan audit.
Industri Proses & Kimia
Untuk batch proses, kontrol aliran bahan baku atau produk, pencampuran (mixing), monitoring penggunaan bahan kimia.
Beberapa hal yang harus diperhatikan agar totalizer yang dipilih sesuai kebutuhan:
Jenis media (cair/gas), viskositas, kontaminasi
Rentang aliran minimum dan maksimum (flow rate turndown)
Akurasi dan repeatability yang dibutuhkan
Kondisi lingkungan: tekanan, temperatur, getaran, kelembapan, bahan kimia korosif
Interface / output sinyal: pulsa, frekuensi, analog, digital, sinyal komunikasi (Modbus, HART, 4‑20mA, dll)
Kemudahan akses untuk maintenance dan keausan bila mekanikal
Kebutuhan pencatatan dan integrasi data: apakah butuh data log, remote monitoring, atau sekadar display lokal
| Tantangan | Dampak | Solusi |
|---|---|---|
| Keausan bagian mekanikal | Akurasi menurun; perlu sering servis | Pilih material tinggi kualitas; schedule maintenance; pertimbangkan unit digital jika memungkinkan |
| Kebisingan sinyal / Noise | Data kumulatif bisa salah / fluktuatif | Gunakan sinyal digital; filtrasi; penempatan dan grounding yang baik |
| Kondisi lingkungan ekstrem (temperatur, korosi) | Kerusakan unit; degradasi sensor | Gunakan casing tahan korosi; pilih material penahan temperatur tinggi; isolasi / insulasi yang sesuai |
| Perbedaan antara flow meter & totalizer (jika eksternal) | Potensi kesalahan sinkronisasi / kalibrasi / delay | Pastikan sensor dan totalizer cocok spesifikasi; kalibrasi secara berkala; gunakan protokol digital bila perlu |
Totalizer Flow Meter adalah komponen penting dalam sistem pengukuran aliran modern, karena selain menampilkan flow instan, ia mencatat history volume aliran sehingga berguna untuk billing, pengendalian operasional, pemeliharaan, dan audit. Dengan banyak pilihan tipe (mekanik vs elektronik; internal vs eksternal; direct vs indirect), pemilihan yang tepat berdasarkan media, lingkungan kerja, kebutuhan akurasi, dan integrasi data akan menentukan performa & ROI. Bagi yang mengutamakan keandalan dan efisiensi biaya jangka panjang, unit digital totalizer dengan dukungan remote dan data log seringkali menjadi pilihan terbaik.
